PEC加氫站用冷水機系列

下一代環保汽車不可或缺的加氫站最大限度地利用第一名的業績和專有技術

産品屬性:

冷卻能力（50/60Hz）：10-40kW

設定溫度範圍:-40 至 -30℃

鹽水循環量:40～200L/min（根據要求規格決定）

液罐實際容量:30～300L（根據要求規格決定）

符合 JPEC-S0003 (2014)/(2016)壓縮充氫技術标準

符合高壓氣體安全法

通用高壓氣體安全規定

防水/隔音面闆一體式規格

（噪音等級65dB以下）

節能 70%（與恒速壓縮機相比）

-40℃ 可通過變頻控制進行預冷

PEC10000A-WL / PEC22000A-WL / PEC40000A-WL

下一代環保汽車不可或缺的加氫站最大限度地利用第一名的業績和專有技術

産品屬性:

冷卻能力（50/60Hz）：10-40kW

設定溫度範圍:-40 至 -30℃

鹽水循環量:40～200L/min（根據要求規格決定）

液罐實際容量:30～300L（根據要求規格決定）

符合 JPEC-S0003 (2014)/(2016)壓縮充氫技術标準

符合高壓氣體安全法

通用高壓氣體安全規定

防水/隔音面闆一體式規格

（噪音等級65dB以下）

節能 70%（與恒速壓縮機相比）

-40℃ 可通過變頻控制進行預冷

浏覽量:

1000

所屬分類

冷水機

數量

-

+



1

1/1

浏覽量:

1000

描述

冷卻能力(50/60Hz)

10～40kW

設定溫度範圍

-40～-30℃

鹽水循環量

40～120L/min

液體儲存罐的實際容量

200L

符合
JPEC-S0003（2016）壓縮加氫技術标準
遵守高壓氣體安全法
防水隔音面闆合二爲一（
噪音值65dB以下）
節能 70%（與恒速壓縮機相比） -40°C 預冷，帶變頻器控制（PEC40000A-WL）

特長

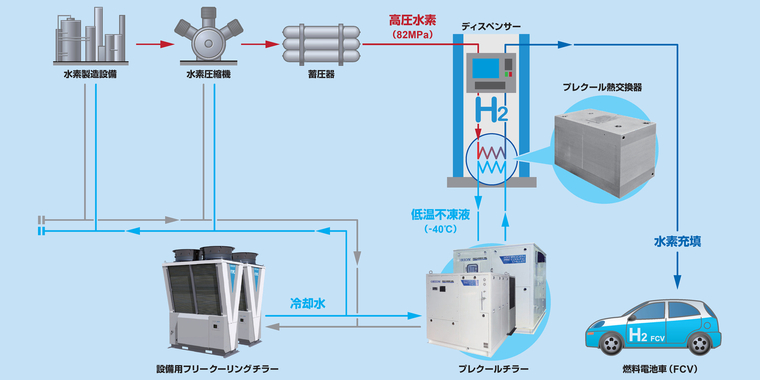

加氫站系統

Orion 豐富的産品陣容可用于加氫站系統的各種情況。

規格

			PEC10000A-WL	PEC22000A-WL	PEC40000A-WL
冷卻能力		kW	10	22	44
設置溫度範圍		℃	-40～-30
液體	使用壓力	MPa	0.65
	使用液		低溫鹵水（FP-40、氟化等）
	循環量	L/min	40～200（由所需規格确定）
	出入口		Rc	JIS 10K 法蘭
	液罐實際容量	L	30～300（由所需規格确定）
冷卻水	使用溫度範圍	℃	5～32
	使用最高壓力	MPa	0.69
	出入口		Rc	JIS 10K 法蘭
	水量	L/min	100	200	300
電氣特性	電源	V (Hz)	三相 200 (50/60)、 220 (60)	三相 400 (50/60)、440 (60)
電氣特性	電源容量	kVA	32	65	75
冰箱			R404A
壓縮空氣	空氣壓力	MPa	0.5
	大氣露點 (ADP)	℃	-50（可用氮氣代替）
	空氣量 (ANR)	L/min	0.5～5（由所選泵決定）
高壓氣體安全法			符合一般高壓氣體安全法規對應制冷安全法規和制冷安全法規相關标準
氟碳排放控制法			第一種特定制品

使用其他規格（移動式，小尺寸，大尺寸）的結果很多。請聯系我們。
這是預冷式冷水機定制産品。

預冷換熱器

		微通道換熱器 THP40A-HEX	殼盤管換熱器 TH150A-HEX
冷卻能力	kW	JPEC-S0003(2016)一緻
設計壓力	MPa	99.9
設計溫度	℃	-45 ～ 50
耐壓材料		SUS316L (Ni當量 ≧ 28.5)	HRX19 (Ni當量 ≧ 28.5)

預冷式換熱器是定制産品。
這将是一個定制的設計，以滿足您的需求。

系統外設

變頻冷水機

用途

制氫設施
壓縮機冷卻水供應
預冷式冷水機的冷卻水供應

		RKE5500B-V	RKE7500B-V	RKE11000B-V	RKE15000B-V
推薦的氫氣壓縮機		100Nm³/h 用		-	100Nm³對于和 PEC10000A-WL 同時使用
推薦的預冷式冷水機		-	PEC10000A-WL	PEC22000A-WL	100Nm³對于和 PEC10000A-WL 同時使用
外形尺寸(H×D×W)	mm	1700×854×870	1700×854×870	1700×854×1380	1700×854×1610
冷卻能力	kW	20.3	25.0	37.2	48.0
其他規格 *

RKE3750B-V 也發布在鏈接頁面上。注意。

空氣設備

用途

預冷式冷水機的幹燥空氣供應（無熱空氣幹燥器）
壓縮機空氣的淨化（過濾器）
保壓（儲氣罐）

			無熱空氣幹燥機
			QSQ035A	QSQ080B-E	QSQ120B-E
處理空氣量	露點 (PDP)	℃	-40 (ADP -58℃)
	入口空氣量 (0.69Mpa)	m³/min	0.297	0.68	1.02
	出口空氣量	m³/min	0.247	0.56	0.85
	再生空氣量	m³/min	0.05	0.12	0.17
使用範圍	使用壓力	MPa	0.39 ～ 0.98
	環境溫度	℃	2 ～ 40
	進風溫度和濕度	℃、%	5～50、100%（飽和）以下（無水滴）
外形尺寸	高度	mm	810	680	930
	深度	mm	260	430	430
	寬度	mm	113	163	163
質量		kg	11	26.5	34
管道連接尺寸			Rc3/8	Rc3/4	RC3/4
電源 (50/60Hz)		V	單相100/200/220/230

型式 MST			空氣罐
型式 MST			160C-100	230A-100	400D-100	600D-100
内容積		L	162	227	395	595
使用範圍	使用流體		壓縮空氣
	使用圧力	MPa	～ 0.98
	入口空氣溫度	℃	～ 75
外形尺寸	高度	mm	1450	1531	1380	1900
外形尺寸	深度	mm	軀幹Φ406	軀幹Φ470	軀幹Φ718	軀幹Φ718
質量		kg	75	116	235	310
管道連接尺寸			Rc1	Rc1	Rc1 1/2	RC2 1/2
排水口尺寸			帶 1/4 閥門		帶 1/2 閥門

			篩選
			MSF75B	MSF150B	MSF200B
入口空氣量(0.69Mpa)		m³/min	0.35	1.2	1.8
油分濃度		µm	0.01µm/0.01wtppm
使用範圍	使用流體		壓縮空氣
	使用圧力	MPa	0.05 ～ 1.57
	環境溫度	℃	2 ～ 60
	進氣溫度	℃	5 ～ 60
外形尺寸	高度	mm	237	237	364
	深度	mm	90	90	125
	寬度	mm	92	92	130
質量		kg	1.0	1.0	2.5
管道連接尺寸			Rc3/8	Rc3/4	RC3/4
排水口尺寸			Rc1/4
